Ինչպես ճիշտ նախագծել լվացքատուն: Մաս 4

Ավելի վաղ մենք խոսեցինք լվացքատների նախագծման ընդհանուր սկզբունքների, լվացքի մեքենաների և չորանոցների ընտրության մասին: Այսպիսով, շարժվելով տեխնոլոգիական շղթայի երկայնքով, մենք մտնում ենք լվացքատան արդուկման սենյակ ։ Եվ այստեղ ամենակարևոր սարքավորումները Արդուկող մեքենաներ են ուղղակի սպիտակեղենի համար ' անկողնային և ռեստորանային: Ուղիղ մեկ տարի առաջ թիվ 4(6) ամսագրում Մենք արդեն բավականաչափ լուսաբանեցինք լվացքի արդուկման մեքենաների թեման: Հոդված այստեղ. Ավելացնել նրբերանգներ այս թեմային: Պատմում է Դմիտրի Կոլոտկով-մենեջեր ուղղությամբ արդյունաբերական ԼՎԱՑՔԱՏՆԵՐ եւ արտադրանքի մենեջեր STEFAB ընկերության TEXKEPRO.

ԿՐԿՆՈՒԹՅՈՒՆԸ ՎԱՐԴԱՊԵՏՈՒԹՅԱՆ ՄԱՅՐՆ Է:

Եկեք ամփոփենք անցյալ տարվա հոդվածի հիմնական կետերը:

• գոյություն ունեն երկու սկզբունքորեն տարբեր տեսակի մեքենաներ ՝ արդուկի գլանափաթեթներ և Օրացույցներ: Արդուկի գլանափաթեթները զգալիորեն ավելի շատ առավելություններ ունեն, քան օրացույցները, բայց դրանք ավելի թանկ են;
• արդուկում մեքենաներ-Սա ամենաթանկ, ամենափոքր եւ առավել ծավալային լվացքի սարքավորումներ. Հետևաբար, դրա հավասարակշռված ընտրությունը հնարավորինս կարևոր է ամբողջ օբյեկտը նախագծելիս;
• ուղղակի հագուստի արդուկումը, ի տարբերություն չորացման թմբուկներում լվանալու և չորացնելու, միշտ ձեռքի գործողություն է, որը օպերատորներից պահանջում է բարձր որակավորում: Նրանց աշխատանքի էրգոնոմիկայի հարցերը պետք է անպայման լուծվեն ինչպես պատի տիպի մեքենայի հետ աշխատելիս, այնպես էլ անցուղու համար:

ԱՐԴՈՒԿԻ ԳԼԱՆԱՓԱԹԵԹՆԵՐԻ ԱՌԱՆՁՆԱՀԱՏԿՈՒԹՅՈՒՆՆԵՐԸ

Շատ արտադրողների կողմից միջին արտադրողականության և ստանդարտ չափերի (լիսեռի տրամագիծը և աշխատանքային լայնությունը) օրացույցների մատակարարումը մեծ է: Բայց արդուկման գլանափաթեթները, ի տարբերություն օրացույցների, շարունակաբար ծածկում են մեքենաների ստանդարտ չափսերի ողջ երևակայական շրջանակը ՝ սկսած 80 սմ աշխատանքային լայնությամբ Miele փշրանքներից մինչև Kannegiesser կամ Jensen արդյունաբերական բազմալար հրեշներ: Ամեն դեպքում, լիսեռի չափերի փոքր տիրույթում (տրամագիծը մինչև 35-40 սմ, աշխատանքային լայնությունը մինչև 200 սմ) Օրացույցներ չկան:

Եթե \ u200b \ u200bհաշվի առնենք փոքր արդուկման գլանափաթեթները, ապա պետք է հասկանալ, որ դրանց արդուկման մակերեսը (ցանքածածկ) ունի մեքենայի լիսեռի ծածկույթի փոքր անկյուն: Այս գլանափաթեթները չեն կարող արդուկել լվացքը 25-30% - ից ավելի մնացորդային խոնավությամբ: Mulda-ն ինքնին կարող է պատրաստվել որպես պողպատ, եւ ալյումինի.

Վերջին տարբերությունը շատ կարևոր է, քանի որ ալյումինը երկաթի (պողպատի) համեմատ ունի 3 անգամ ավելի ջերմային հաղորդունակություն և 2 անգամ ավելի ջերմային հզորություն ։ Առանց ֆիզիկայի մեջ խորանալու, կարելի է փաստել, որ ալյումինի արդուկման մակերեսը սկզբունքորեն (ceteris paribus) ավելի արագ է արձագանքում սպիտակեղենի մատակարարման փոփոխություններին և ավելի լավ է "պահում" մակերեսի կանխորոշված \ u200b \ u200bջերմաստիճանը:

Հենց այդպիսի անզիջում դիզայն ունեն MSI 25/100, MSI 30/140, MSI 30/160 և MSI 30/200 shaft գլանափաթեթները, որոնց լիսեռի չափը 1-ից 2 մետր է: Բայց մեքենաների կատարելության բացասական կողմը, ինչպես միշտ, դրանց գինն է…

Էլ ինչին է կարևոր ուշադրություն դարձնել: Առաջին հերթին, դա մի տեսակ առաձգական շերտի Արդուկում լիսեռ. Հիմքում պողպատե բուրդ է ։ Դրա հետ մեքենան, իհարկե, ավելի մատչելի է, բայց, մյուս կողմից, Դրա արագ դեգրադացիան, արտադրողականության նվազումը և արդուկման որակը նույնպես ապահովված են ձեզ համար ։ Ցանկացած մետաղական գարնանային լամելաներ և / կամ աղբյուրներ շատ ավելի հետաքրքիր կլինեն: Լիսեռի արտաքին ծածկույթը նույնպես շատ կարևոր է: Բարձր ջերմաստիճանի նյութը (Nomex, Aramid և այլ ապրանքանիշեր) շատ ավելի դիմացկուն կլինի:

Գոլորշու Ջեռուցումը և, առավել ևս, գազը փոքր գլաններում չի հանդիպում ՝ միայն էլեկտրական ջեռուցում։ Նրանց Ջեռուցման տարրերը (Ջեռուցման տարրերը) ուղղակիորեն ամրագրված են ցանքածածկի հետևի մասում և լավ ջերմամեկուսացված են արտաքին միջավայրից: Ոչ մի յուղային Բաղնիք կամ ցանքածածկով հովացուցիչ նյութի շրջանառություն, իհարկե, չի կարող խոսք լինել: Սա ավելի մեծ մեքենաների (և ոչ բոլոր արտադրողների) իրավասությունն է, որոնցում արդուկի լիսեռի ծածկույթը ցանքածածկով հասնում է 180 աստիճանի անկյան ։

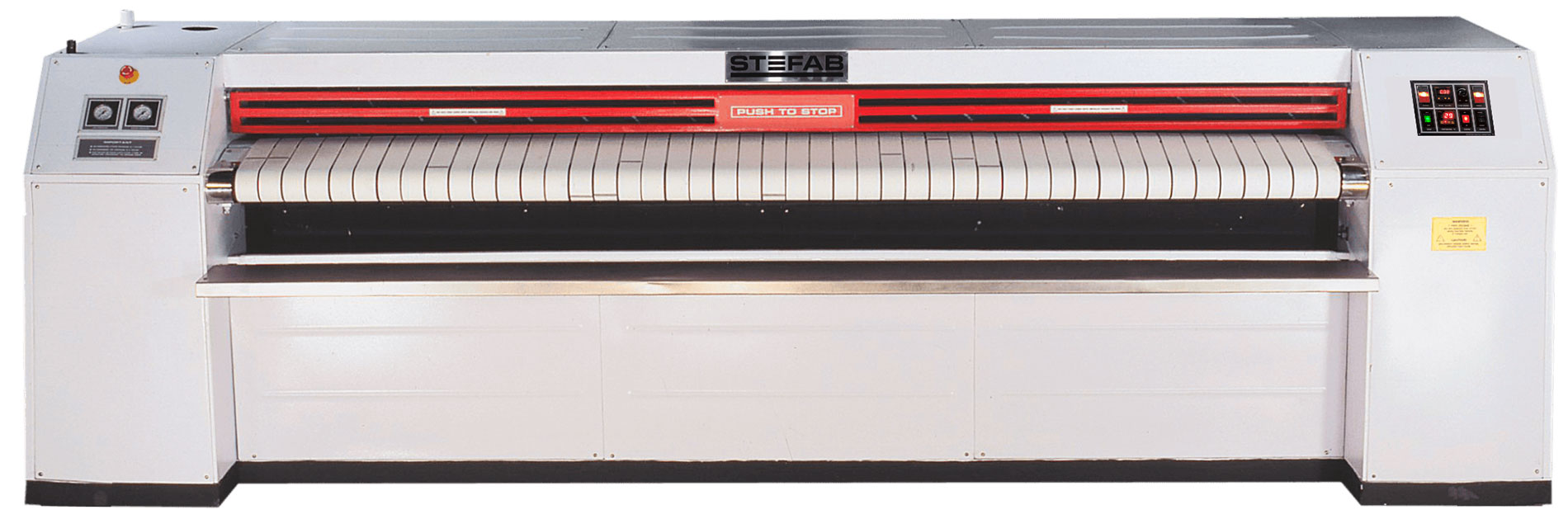

Օրինակ, հնդկական STEFAB-ում նույնիսկ FRE 38-200 արդուկի համեմատաբար փոքր գլան (լիսեռի տրամագիծը և աշխատանքային լայնությունը հասկանալի են մոդելի անունից) ունի զանգվածային ցանքածածկ յուղային լոգանքով, որի մեջ ընկղմված են Ջեռուցման տարրերը: Յուղը զգալիորեն մեծացնում է ցանքածածկի ջերմային հզորությունը և դրանով իսկ ապահովում է հագուստի արդուկման բարձր արտադրողականություն և որակ: STEFAB-ի ավելի մեծ մոդելները (FRE 53-300 և FE 83-330) ունեն նաև իրենց սեփական պոմպը, որն ապահովում է ջերմային յուղի շրջանառությունը, որն էլ ավելի է բարելավում մեքենայի սպառողական հատկությունները:

Դեռ պետք է ցրել այն առասպելը, որ արդուկման բոլոր գլանները չեն կարող արդուկել լվացքը արագընթաց լվացքի մեքենաներից անմիջապես հետո (50% մնացորդային խոնավությամբ) ։ Ընդհակառակը, 40 սմ-ից լիսեռի տրամագիծ ունեցող բոլոր գլանափաթեթները հենց դա են անում հաջողությամբ:

CALANDERS-Ի ԱՌԱՆՁՆԱՀԱՏԿՈՒԹՅՈՒՆՆԵՐԸ

Եթե \ u200b \ u200bհաշվի առնենք 40 — ից 80 սմ տրամագծով լիսեռ ունեցող զանգվածային դասի օրացույցների դիզայնը, ապա պարզ կդառնա, որ դրանց գոլորշու կամ գազի ջեռուցման իրականացումը բավականին պարզ տեխնիկական խնդիր է: Գոլորշու դեպքում խոռոչ առանցքի միջոցով մի կողմից գոլորշին մատակարարվում է լիսեռի ներսում, իսկ մյուս կողմից իրականացվում է կոնդենսատի արտահոսք: Gorenje-ի և Gorenje-ի հիմնական տարբերությունն այն է, որ գազով ջեռուցվող մեքենաներում գծային գազի այրիչը ներկառուցված է լիսեռի ներսում, դրան մատակարարվում է այրման համար անհրաժեշտ գազը և օդը, ինչպես նաև իրականացվում է այրման արտադրանքի հեռացում: Բայց էլեկտրական ջեռուցման դիզայնը, որը, մակերեսային դիտարկմամբ, ընդհանրապես ուշադրության արժանի բան չի թվում, ընդհակառակը, հարցեր է առաջացնում:

Փաստն այն է, որ էլեկտրական ջեռուցման օրացույց արտադրողների մեծ մասը իր արդուկի լիսեռը դարձնում է բարակ խոռոչ մխոցի տեսքով, որը պտտվում է օժանդակ գլանափաթեթների վրա: Դրա ներսում տեղադրված է ջեռուցիչների ֆիքսված բլոկ: Այսինքն ՝ ջեռուցման տարրերի և արդուկի լիսեռի միջև ուղղակի ջերմային շփում ընդհանրապես չկա: Եվ վերևում մենք ասացինք, որ երկու մետաղների (ալյումին և երկաթ) ջերմային հաղորդունակության տարբերությունը մեծ կարևորություն ունի արդուկման մեքենայի որակի համար: Անմիջապես ջեռուցման տարրերի և արդուկի լիսեռի միջև կա օդային բացը (Իրականում ջերմամեկուսիչ), որի ջերմային հաղորդունակությունը չի համեմատվում մետաղի ջերմային հաղորդունակության հետ: Եկեք այստեղ Ավելացնենք նաև ամենաբարակ պողպատե լիսեռի գլանի փոքր ջերմային հզորությունը: Ամփոփելով վերը նշվածը ՝ մենք տեսնում ենք հսկայական տարբերություն սահադաշտերի և դասական եվրոպական օրացույցների միջև:

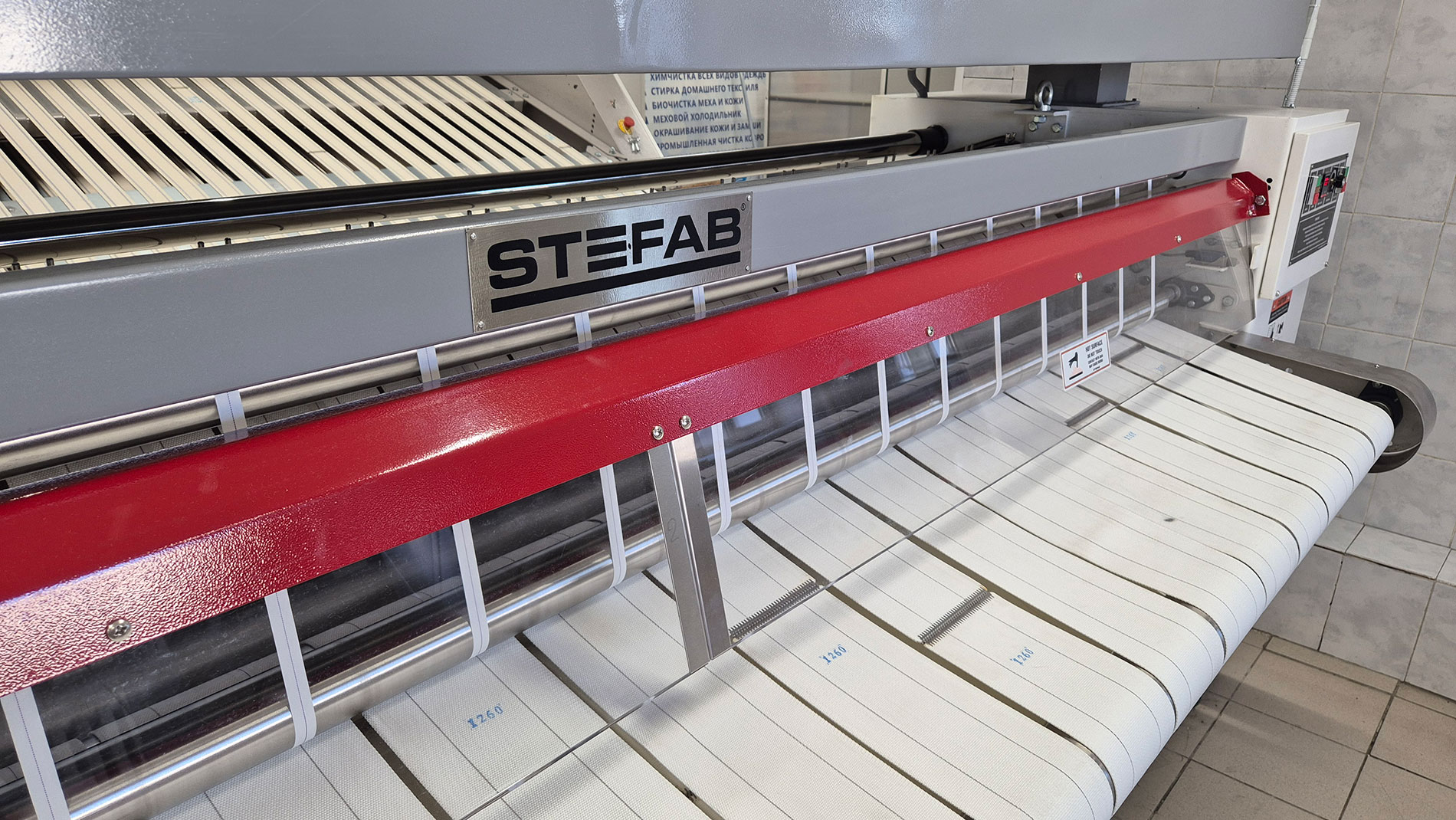

Կալանդերի վերը նշված թերությունները հարթեցնելու համար STEFAB-ի դիզայներները տաքացուցիչները դարձրել են արդուկի լիսեռի կառուցվածքի մի մասը ՝ դրանք ուղղակիորեն ամրացնելով դրա ներքին մակերեսին ։ Այսպիսով, ապահովվում է մետաղ-մետաղ ուղղակի ջերմային փոխանցում (ինչը շատ ավելի լավ է, քան մետաղ-օդ-մետաղ), և արդուկի լիսեռի ջերմային հզորությունը զգալիորեն աճել է հենց ջեռուցման տարրերի զանգվածի պատճառով: Ահա թե ինչպես են կազմակերպվում stefab-ի բոլոր օրացույցները Էլեկտրական ջեռուցմամբ (պատի RLE 80-300, անցնող RE 80-300 և դրա բազմաշերտ տարբերակները):

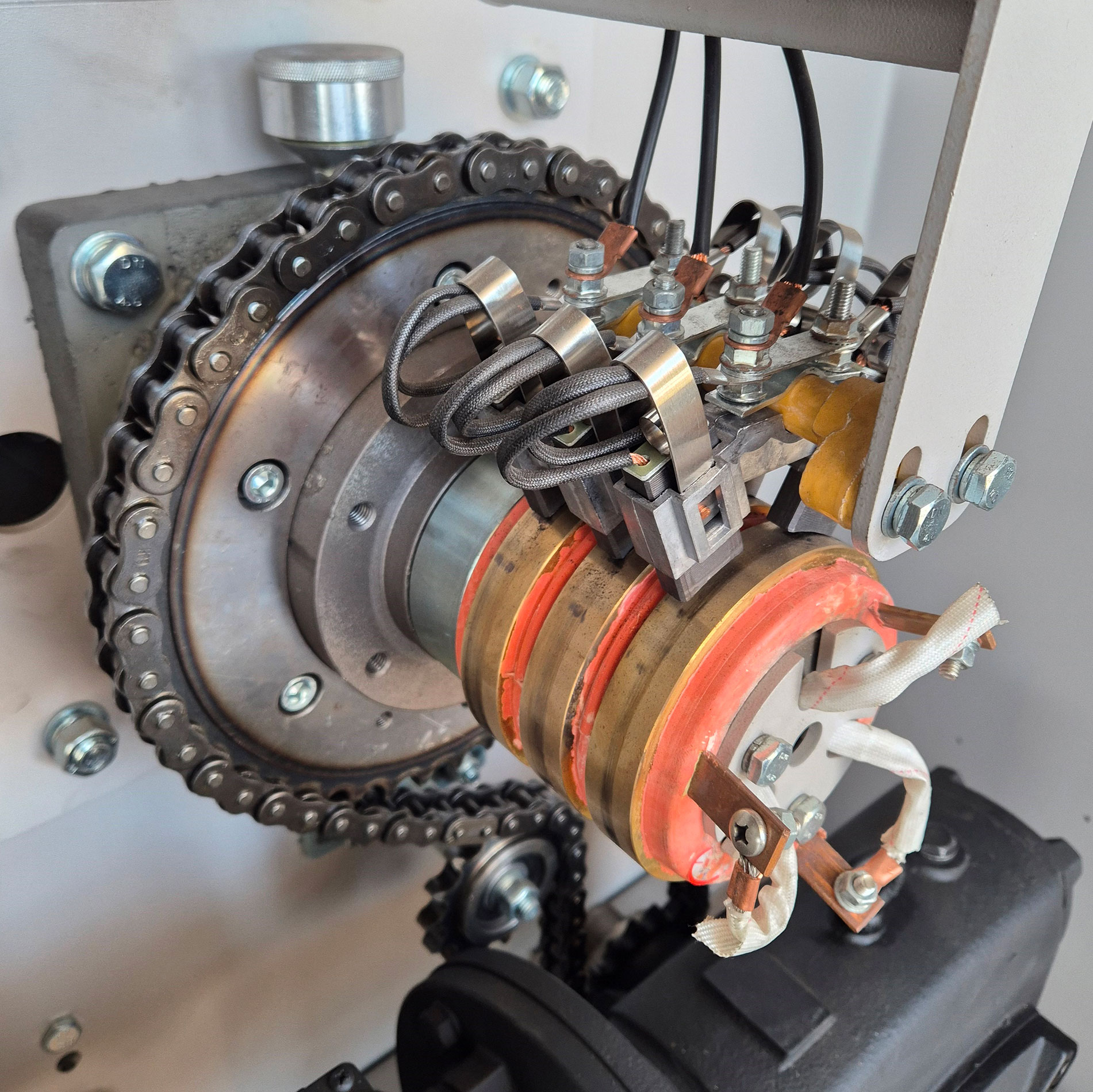

Կարող է հարց առաջանալ, ապա ինչպես է էլեկտրականությունը մատակարարվում կալանդրի ջեռուցման տարրերին, եթե դրանք անընդհատ պտտվում են: Դա արվում է դասական հանգույցների օգնությամբ, ինչպես մետրոյում կամ տրոլեյբուսում ։ Միակ տարբերությունն այն է, որ արդուկի լիսեռի ռոտացիայի չափազանց ցածր արագության պատճառով Այս հանգույցները (լիսեռի մեկ և մյուս առանցքի վրա) չափազանց հուսալի և ամուր են:

ԱՐԴՈՒԿՄԱՆ ՄԵՔԵՆԱՆԵՐԻ ԲՆՈՒԹԱԳՐԵՐԸ

Արդուկման մեքենաների ընտրության մեկ այլ ասպեկտ, որի վրա Ես միայն ուզում եմ հակիրճ անդրադառնալ, դրանց տեխնիկական բնութագրերն են: Ավելի վաղ մենք անդրադարձել ենք լվացքատան սարքավորումների ընտրության ընդհանուր սկզբունքին.մենք համարում ենք լվացքը ճշգրիտ ըստ TK-ի, ավելի շատ չորացնում ենք (լուսանցքով), և Արդուկում ենք նույնիսկ ավելի մեծ լուսանցքով ՝ ըստ արտադրողականության: Եվս մեկ անգամ Նշենք, որ արդուկումը ձեռքի գործողություն է, և դրա կատարումը մեծապես կախված կլինի անձնակազմի որակավորումներից, աշխատանքի ինտենսիվությունից և իրականում վերամշակված սպիտակեղենի չափից: Ցանկացած դեպքում, իրական կատարումը մեքենայի կարող է լինել ոչ ավելի, քան կեսը արտադրողի կողմից հայտարարված տեխնիկական. Իրական կյանքում անհնար է պատկերացնել, որ լվացքի անվերջ ժապավենը, որը հավասար է արդուկի լիսեռի աշխատանքային լայնությանը, անընդհատ լցվում է արդուկի մեքենայի մեջ: Սպիտակեղենի հոսքի մեջ միշտ կլինեն բացեր և սպիտակեղենի լայնության և լիսեռի չափի անհամապատասխանություն: Այս ամենը կարելի է ամփոփել որպես արդուկի մակերեսի տարածքի օգտագործման նվազում:

Ի դեպ, իմաստ չունի ընդհանրապես խոսել այնպիսի անձնագրային բնութագրի մասին, ինչպիսին է մեքենայի կատարումը, եթե նշված չէ այն ստանդարտը, որով որոշվել է այս արտադրողականությունը (սպիտակեղենի տեսակը, դրա խտությունը, մնացորդային խոնավությունը արդուկելուց առաջ, մեքենայի տարածքի օգտագործման տոկոսը): Դուք չեք կարող ուղղակիորեն համեմատել din ստանդարտով չափված բնութագրերը ISO-ով չափված բնութագրերի հետ: Եվ այլ բնութագրեր, օրինակ, այնպիսի թվացյալ պարզ բնութագիր, ինչպիսին է ջեռուցման տարրերի հզորությունը արդուկման մեքենաները քիչ բան են ասում։ Բացատրենք։ Եթե \ u200b \ u200bլվացքի մեքենայի ջեռուցման տարրերի հզորությունը ուղղակիորեն մեզ ասում է, թե որքան արագ է այն տաքացնում ջուրը, ապա չորանոցներում և, հատկապես, Արդուկող մեքենաներում ջեռուցման տարրերը հազվադեպ են աշխատում ամբողջ հզորությամբ ' Ջեռուցման տարրերը կամ ջեռուցման տարրերի խմբերը անընդհատ միացված են կամ անջատված: Օրինակ, պարզ է, որ մնացած բոլորը հավասար են, 20 կվտ ջեռուցման հզորությամբ մեքենան, որը աշխատում է ժամանակի միայն 50%-ը, "na-Gore" - ին կտա նույնքան սպիտակեղեն, որքան 10 կՎտ հզորությամբ մեքենան, բայց անընդհատ միացված ջեռուցման տարրերով:

Այդ իսկ պատճառով որոշ արտադրողներ պարզապես դադարել են տալ այս բնութագիրը, իսկ ոմանք անամոթաբար հայտնում են "հնչյունային" արժեքները ։ Սպառողները պետք է կենտրոնանան հիմնականում արդուկի լիսեռի տրամագծի, նրանց անհրաժեշտ աշխատանքային լայնության, վերը նկարագրված առանձնահատկությունների և, ավելի փոքր չափով, այլ թվային պարամետրերի վրա ՝ մեքենաների արտադրողականությունը գնահատելու համար:

Դուք միշտ կարող եք ավելի մանրամասն և մանրամասն քննարկել արդուկման մեքենաների ընտրության նրբությունները, ինչպես քիմմաքրման և լվացքատան ցանկացած այլ սարքավորում, Մեր մասնագետների հետ TEXKEPRO-ի ճիշտ լուծումների աշխարհում:
